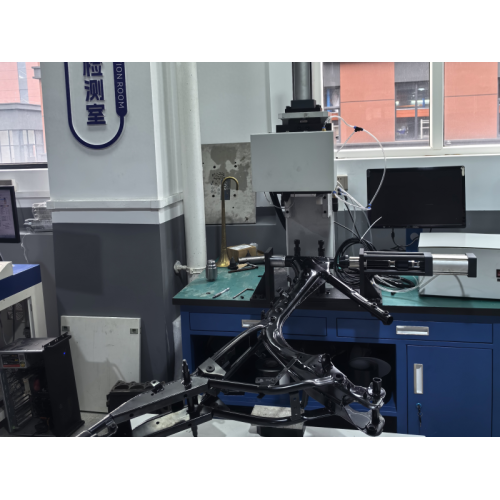

주요 제조업체의 생산 라인에 배치된 오토바이 스티어링 헤드 튜브용 Chuke Intelligent의 맞춤형 무음 마킹 기계
2026,10,14

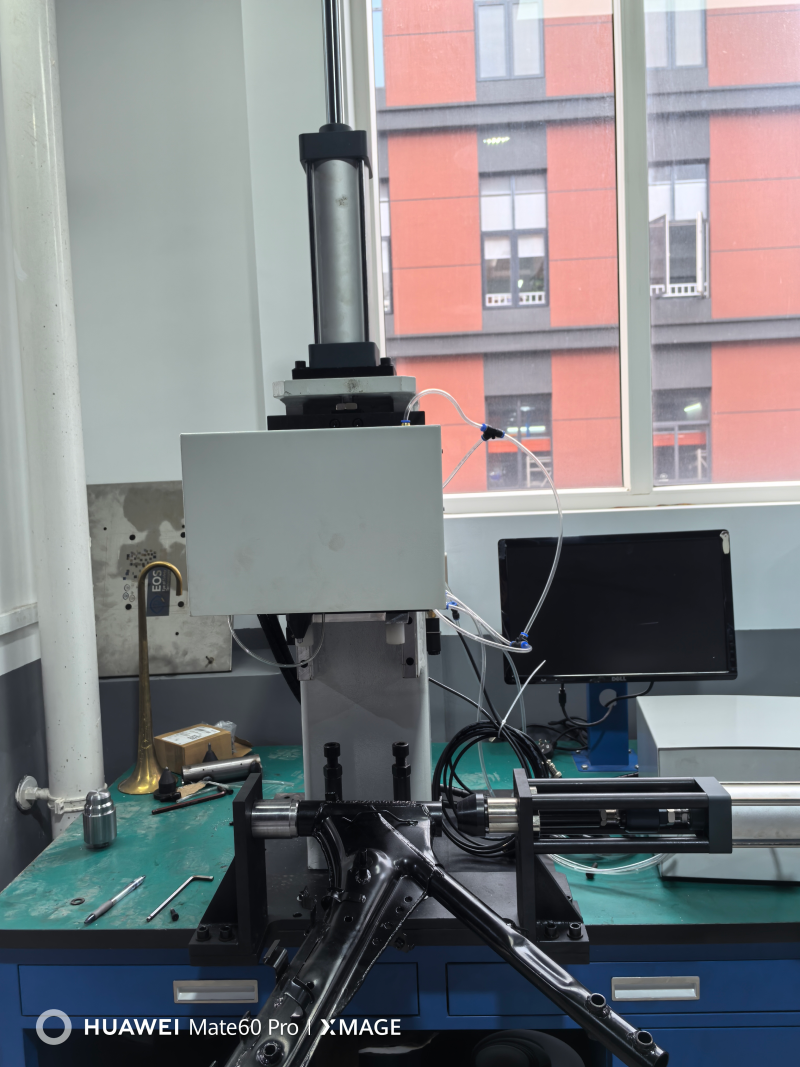

오토바이 프레임에 VIN(차량 식별 번호)을 새기는 것은 제조 체인에서 중요한 단계로, 규정 준수와 추적성 요구 사항을 모두 충족합니다. 용접 및 코팅 후 모터사이클 프레임은 종종 복잡한 곡면과 불규칙한 기하학적 구조를 특징으로 합니다. 표준 마킹 장비는 불안정한 공작물 클램핑, 일관되지 않은 마킹 깊이, 과도한 작동 소음 등의 문제로 실제 생산에서 어려움을 겪는 경우가 많습니다. 이러한 문제는 완성된 마크의 품질을 손상시킬 뿐만 아니라 작업장의 작업 환경에도 부정적인 영향을 미칩니다. 최근 Chongqing Chuke Intelligent Machinery Equipment Co., Ltd.("Chuke Intelligent")는 국내 주요 오토바이 제조업체를 위해 설계된 맞춤형 개발 무음 마킹 기계에 대한 현장 승인 및 대량 생산 검증을 성공적으로 완료했습니다. 고객의 프로젝트 팀은 실제 작동 조건에서 장비의 성능과 생성된 표시의 품질을 완전히 보증했습니다.

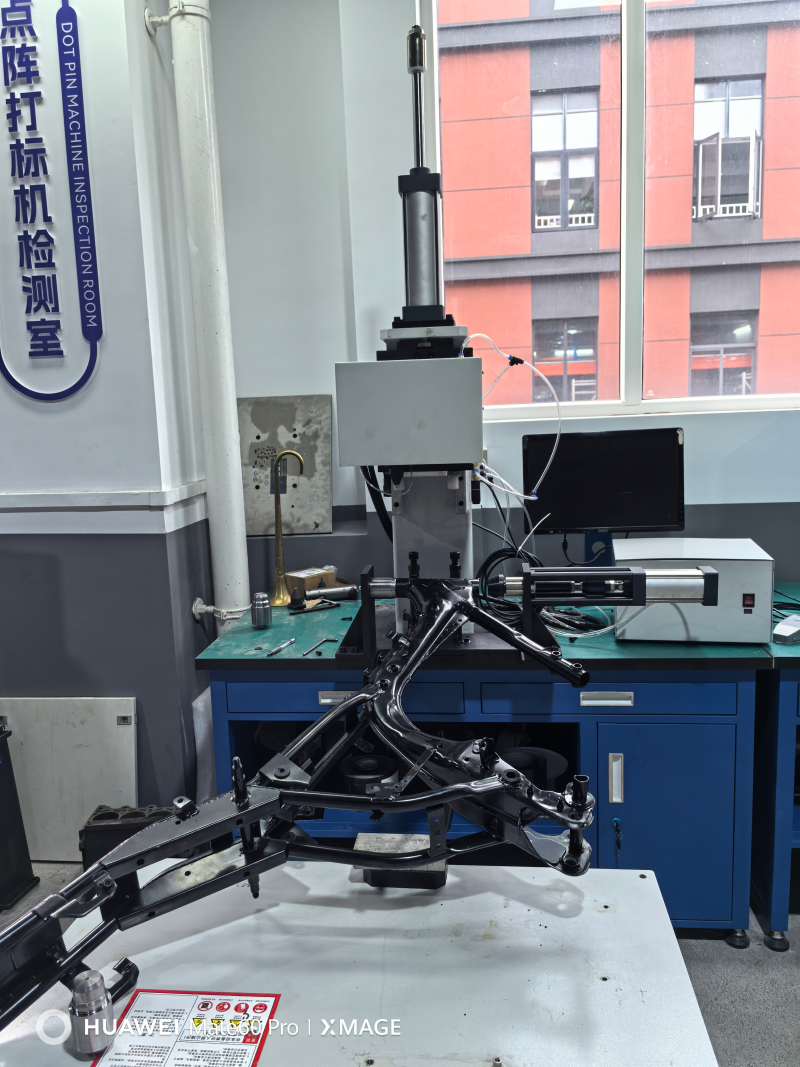

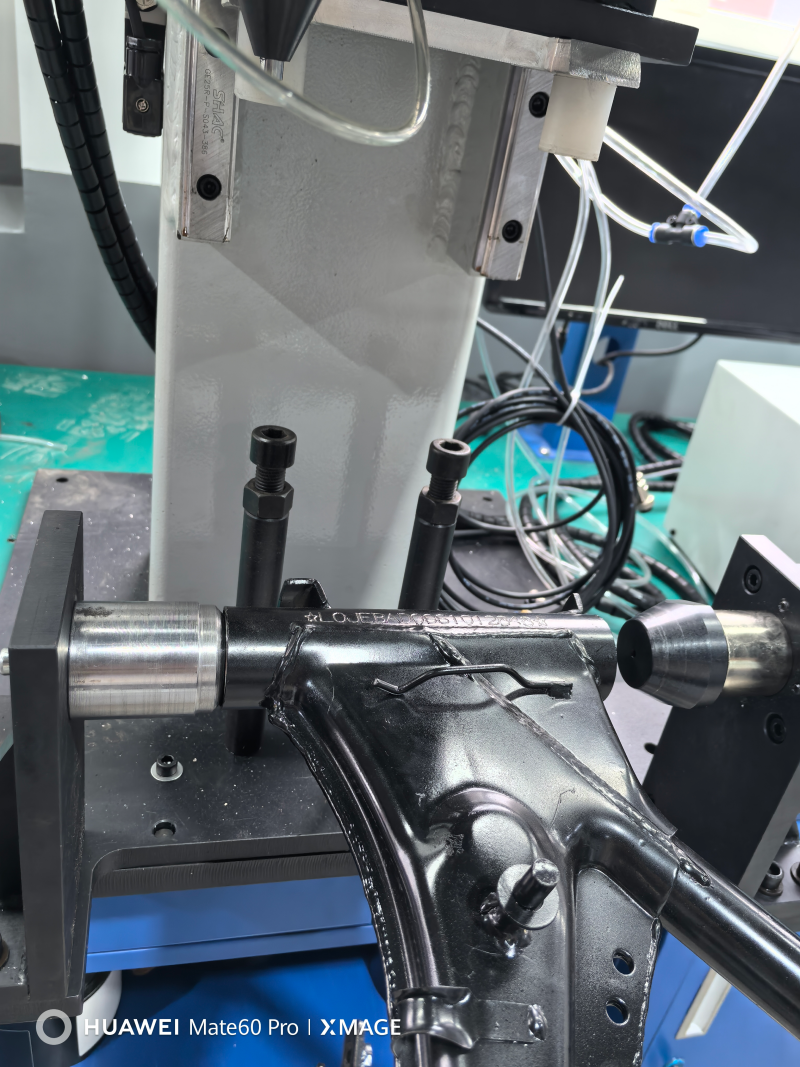

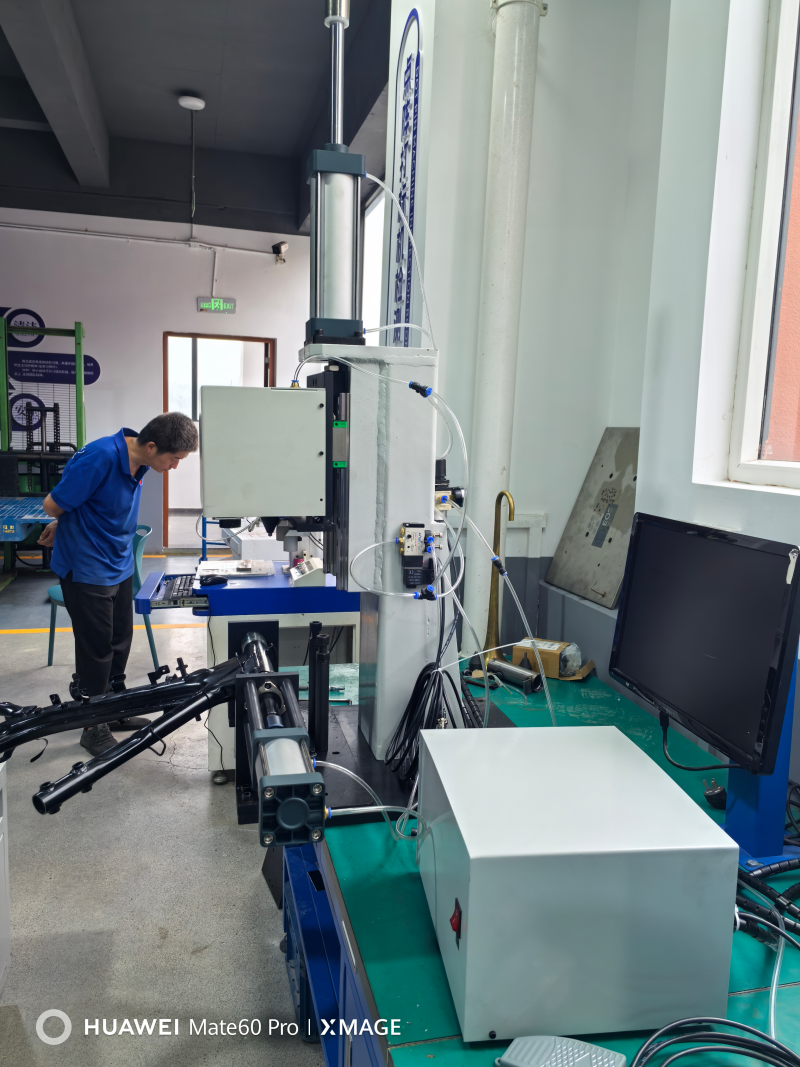

이 맞춤형 자동 마킹 시스템은 오토바이 프레임 스티어링 헤드 튜브 마킹의 특정 응용 분야를 대상으로 합니다. 기계 구조와 툴링 고정 장치는 고객의 생산 주기와 프레임의 구조적 특성에 맞춰 특별히 제작되었습니다. 장비는 다중 실린더 연결 클램핑 아키텍처를 활용합니다. 상단 실린더는 초기 작업물 위치 지정을 위해 수직 압력을 가하는 동시에 측면 실린더는 프레임 튜브를 고정합니다. 다중 지점 구속을 제공하는 맞춤형 위치 고정 장치와 결합된 시스템은 프레임을 제자리에 단단히 고정합니다. 이를 통해 마킹 프로세스 중 미세한 작업물 이동으로 인해 발생하는 문자 왜곡 또는 정렬 불량과 같은 문제를 방지하여 모든 프레임에서 일관되고 안정적인 VIN 배치를 보장합니다.

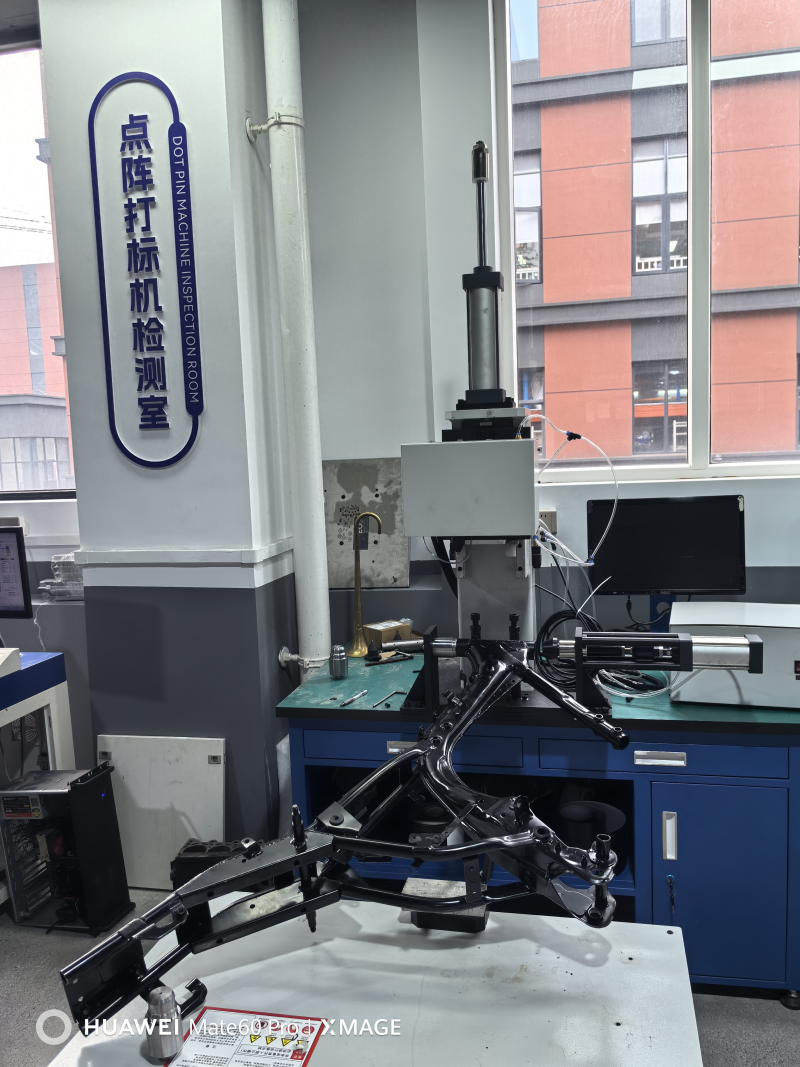

Chuke Intelligent의 테스트 시설에서는 시스템의 전체 운영 흐름을 직접 관찰할 수 있습니다. 코팅된 검은색 모터사이클 프레임은 전용 고정 플랫폼에 단단히 배치되며 여러 공압 구성 요소가 사전 설정된 순서로 작동하여 하향식 및 측면 이동을 조정하여 유연한 클램핑을 달성합니다. 일단 고정되면 마킹 헤드는 프로그래밍된 경로를 따라 프레임 스티어링 헤드 튜브의 지정된 영역에 도트 매트릭스 문자를 새깁니다. 작업자가 공작물을 수동으로 잡거나 안정화할 필요 없이 전체 프로세스가 원활하게 실행됩니다. 이를 통해 인적 오류가 최소화되고 작업자의 신체적 부담이 완화됩니다. 표시된 문자는 금속 기판에 깊숙이 박혀 있어 이후의 코팅, 조립 및 실외 사용에도 견딜 수 있는 선명하고 내구성 있는 인상을 줍니다. 이러한 표시는 차량 식별 번호(VIN)에 대한 업계 표준을 준수하며 공장 품질 검사, 차량 등록 및 전체 수명주기 제품 추적성과 같은 중요한 작업을 지원합니다.
맞춤형 엔지니어링 역량은 Chuke Intelligent가 산업용 마킹 장비 분야에 깊이 관여하도록 이끄는 핵심 강점입니다. 표준화된 장비는 오토바이 프레임과 같은 불규칙한 모양의 구성 요소에 대한 마킹 요구 사항을 충족하지 못하는 경우가 많습니다. OEM을 위한 포괄적인 솔루션을 사용하려면 용접 후 치수 공차, 튜브 곡률, 생산 라인 공간 레이아웃 등 다양한 제약 조건을 철저히 이해해야 합니다. 프로젝트 시작 단계에서 Chuke Intelligent의 기술 팀은 고객의 프로세스 엔지니어와 긴밀한 협력을 유지하여 현장 조사를 수행하고, 프레임 헤드-튜브 형상을 반복적으로 측정하고, 고정 장치 설계를 반복적으로 개선하고, 공압 클램핑 압력을 정확하게 보정했습니다. 이러한 접근 방식은 과도한 조임력으로 인해 프레임의 도장면이 손상될 위험을 제거하는 동시에 안전한 위치 지정을 보장했습니다. 기계 장치, 공압 라인 및 제어 시스템에서 맞춤형 툴링에 이르기까지 모든 모듈은 오토바이 프레임 마킹에 맞게 특별히 최적화되어 궁극적으로 작동 안정성, 조용한 성능 및 사용 용이성의 균형을 이루는 성숙한 솔루션을 제공합니다.
중국의 이륜차 산업은 정밀하고 고품질 제조를 향해 꾸준히 업그레이드되고 있으며, 자동차 제조업체는 부품 마킹 공정에 대한 표준을 지속적으로 높이고 있습니다. 모터사이클의 핵심 구조 구성 요소인 VIN 표시의 품질은 제품 규정 준수 및 브랜드 이미지에 직접적인 영향을 미칩니다. Chuke Intelligent는 충칭 장비 제조 클러스터의 기반을 활용하여 공압 도트핀 마킹 및 영구 금속 마킹 장비에 대한 심층적인 기술 전문 지식을 구축했습니다. 이 회사는 초기 솔루션 계획 및 맞춤형 툴링 설계부터 현장 기계 시운전 및 장기 유지보수 지원에 이르기까지 모든 것을 포괄하여 오토바이 및 차량 부품 제조업체를 위한 원스톱 서비스를 제공합니다. 이 프로젝트에 배치된 프레임 시트 튜브용 플로어 스탠딩 무음 마킹 기계 외에도 팀은 특정 프레임 구조, 마킹 위치 및 생산 용량을 기반으로 장비 이동, 클램핑 메커니즘 및 소프트웨어 로직을 유연하게 조정할 수 있습니다. 이러한 다재다능함을 통해 장비는 새로운 모델을 위한 소규모 배치 시험 생산과 대규모 조립 라인 제조의 고유한 요구 사항을 충족할 수 있습니다.
산업용 장비의 진정한 가치는 궁극적으로 실제 생산 환경에서 구현됩니다. 선도적인 오토바이 제조업체와 함께 이 프로젝트를 성공적으로 구현함으로써 제조 부문의 주요 문제점을 해결하는 데 있어 맞춤형 엔지니어링 마킹 장비의 실질적인 중요성이 재확인되었습니다. 앞으로도 Chuke Intelligent는 제조업체의 진정한 요구에 귀를 기울이고 핵심 도트 매트릭스 마킹 기술을 개선하기 위해 최선을 다하고 있습니다. 회사는 국내외 자동차 부품 제조업체에 안정적이고 내구성 있는 마킹 솔루션을 지속적으로 제공하여 오토바이 산업이 부품 마킹 프로세스의 표준화 및 디지털화를 발전시킬 수 있도록 지원할 것입니다.
