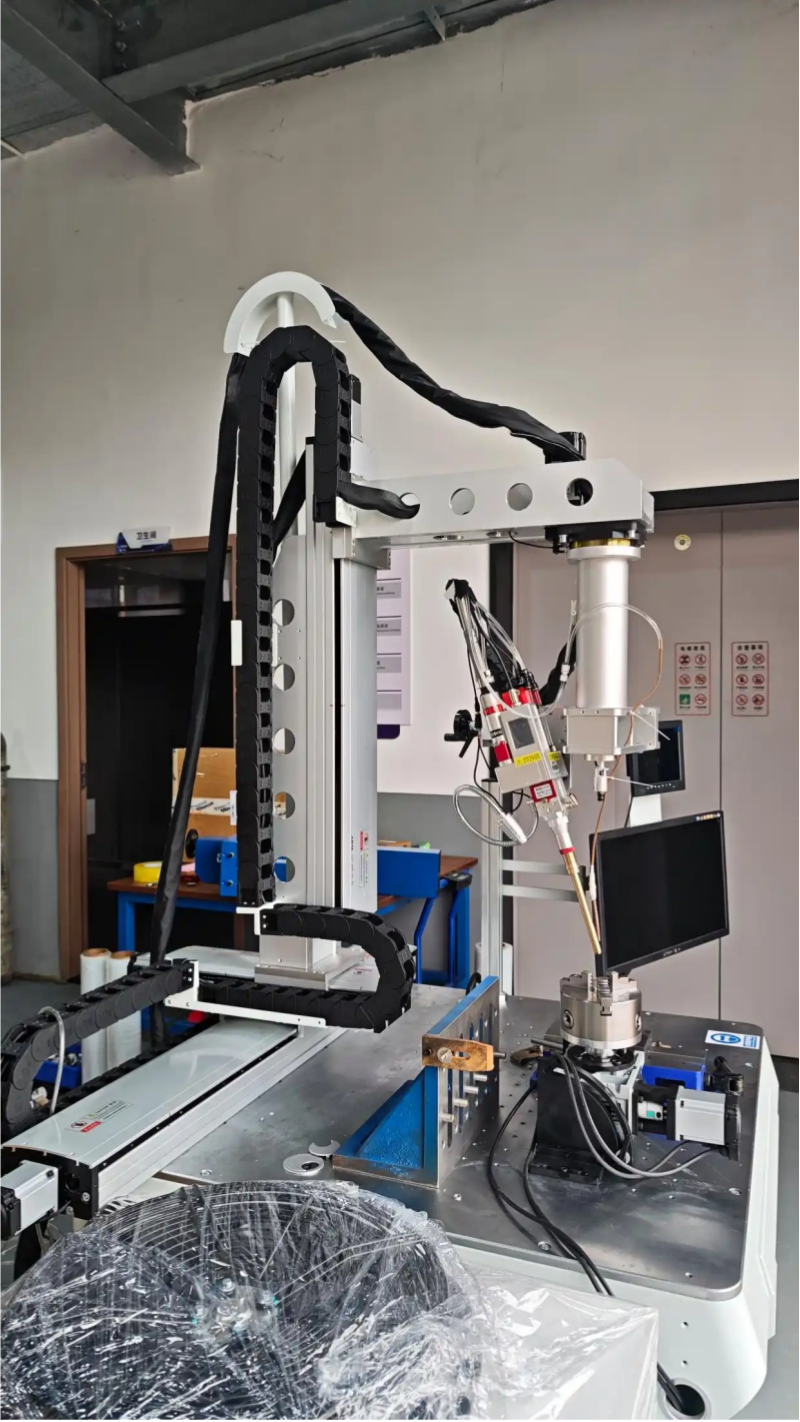

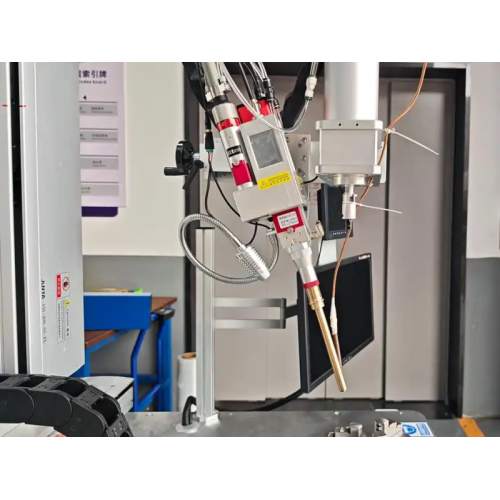

복잡한 3D 용접 심 문제 해결: Chuke Intelligent, 5축 레이저 용접 시스템 출시

2026,10,21

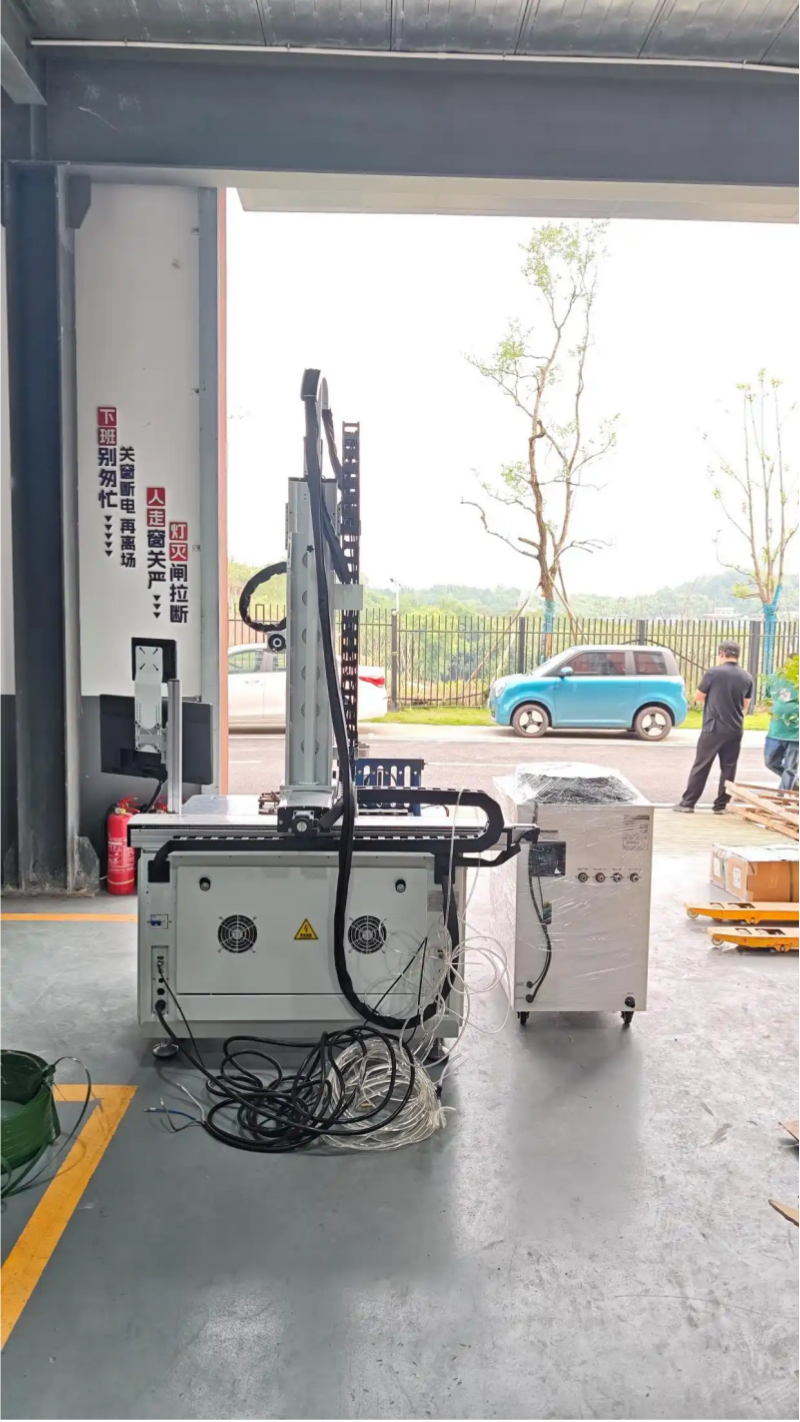

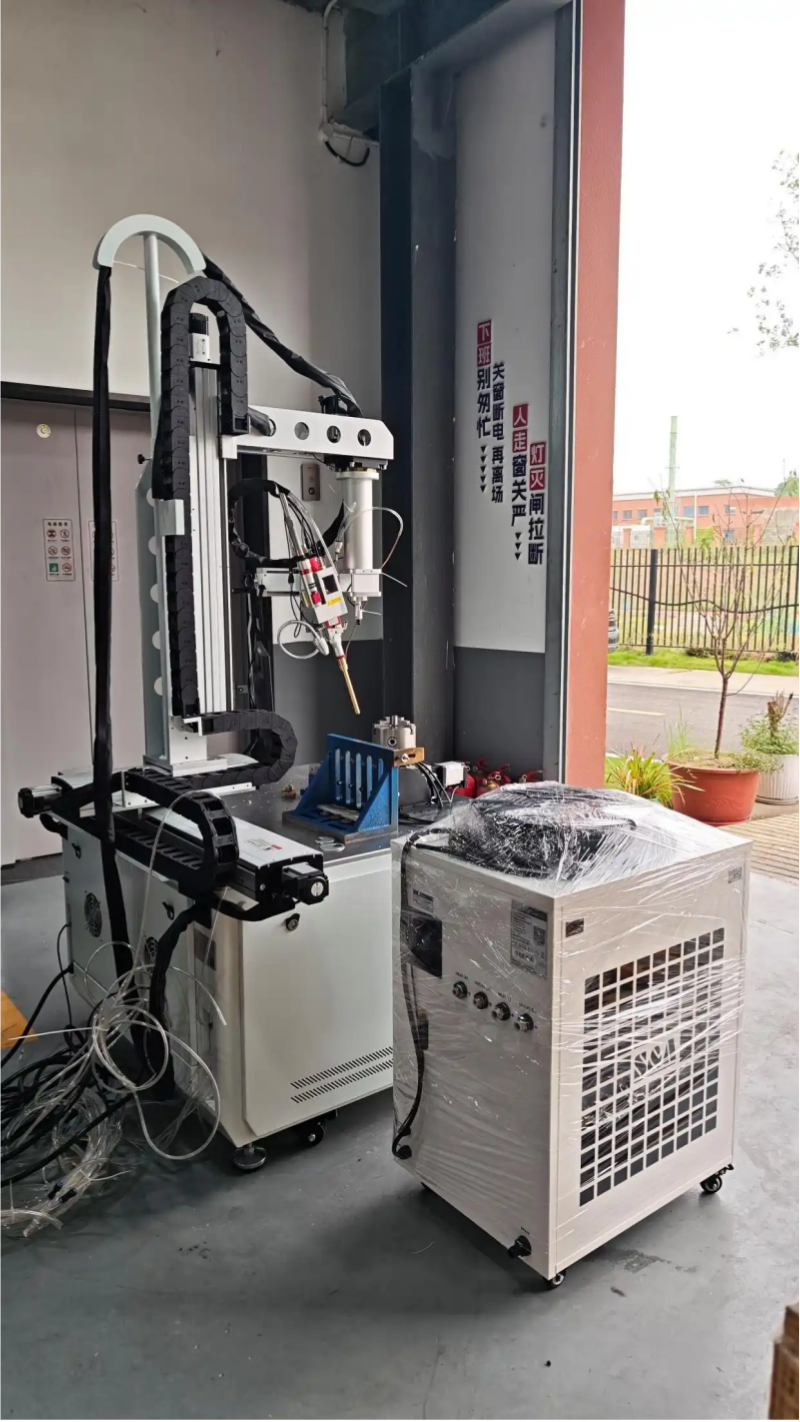

금속 제조에서 복잡한 구조 부품과 다각도의 3차원 용접 이음새는 오랫동안 제조 엔지니어에게 심각한 과제를 안겨왔습니다. 기존의 2D 용접 장비는 평면 경로로 제한됩니다. 곡면, 기울어진 원형 이음새 또는 내부 공동 용접이 있는 경우 작업자는 종종 프로세스를 분할하고 반복적으로 고정 장치를 교체해야 합니다. 이는 생산 주기를 연장할 뿐만 아니라 일관된 용접 품질을 유지하기 어렵게 만듭니다. 고정밀 3D 용접에 대한 증가하는 시장 수요를 충족하기 위해 Chongqing Chuke Intelligent Mechanical Equipment Co., Ltd.("Chuke Intelligent")는 5축 파이버 레이저 용접 시스템을 도입했습니다. 다자유도 연결 아키텍처와 유연한 프로세스 적응성을 특징으로 하는 이 솔루션은 신에너지, 정밀 하드웨어, 건설 기계 부품과 같은 분야의 제조업체 요구 사항에 맞는 맞춤형 레이저 용접 기능을 제공합니다.

수년 동안 Chuke Intelligent는 산업용 레이저 장비 부문에 주력하여 국내 중소 제조업체의 특정 기술적 문제점을 해결하는 동시에 해외 구매자의 다양한 맞춤형 요구 사항을 충족해 왔습니다. 처음부터 이 5축 레이저 용접 시스템의 설계는 표준화된 장비의 엄격한 제약을 뛰어넘어 프로세스 호환성을 우선시했습니다. 이 시스템에는 Raycus, Maxphotonics 및 Wanshunxing과 같은 유명 업계 브랜드의 옵션이 포함된 연속파 파이버 레이저가 장착되어 있으며 1500W, 2000W 및 3000W 전력 구성으로 제공됩니다. 기업은 기본 재료 유형, 판 두께 및 생산 능력 요구 사항에 따라 최적의 설정을 유연하게 선택할 수 있습니다. 1080±5nm의 레이저 파장을 사용하는 이 시스템은 탄소강, 스테인레스강, 알루미늄 합금 및 기타 다양한 합금 재료와 호환성이 뛰어나 탁월한 침투 깊이와 고품질 용접 미학을 모두 보장합니다.

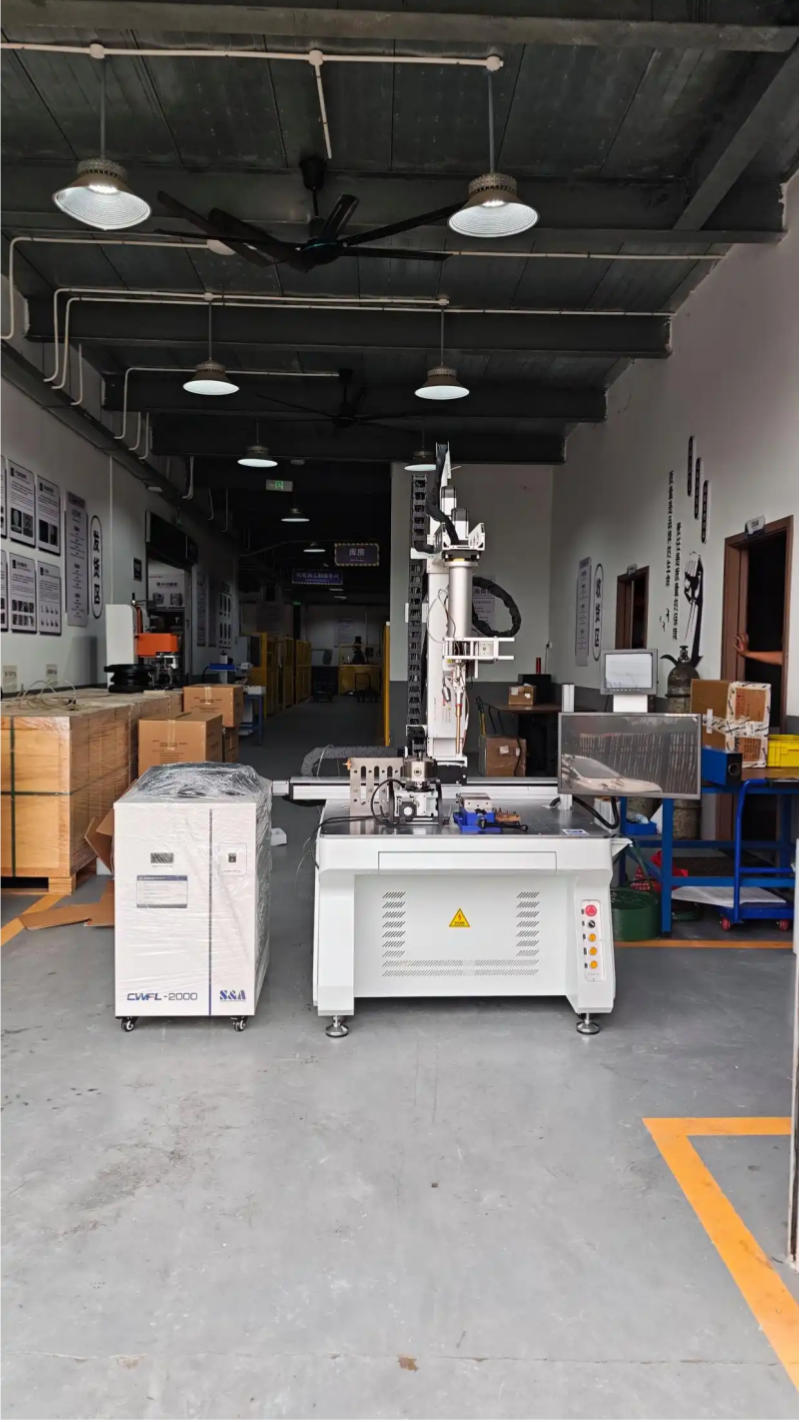

a multi-degree-of-freedom linkage architecture

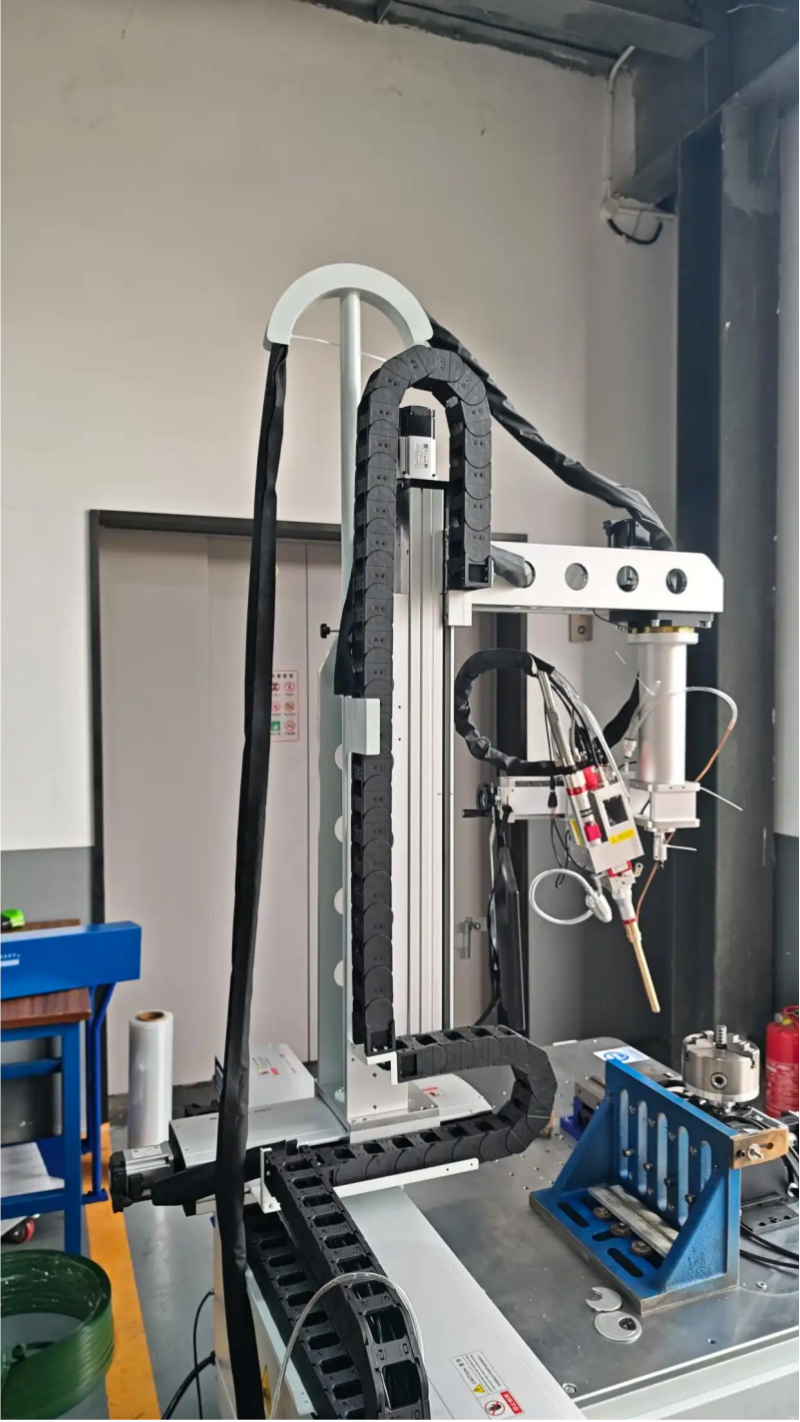

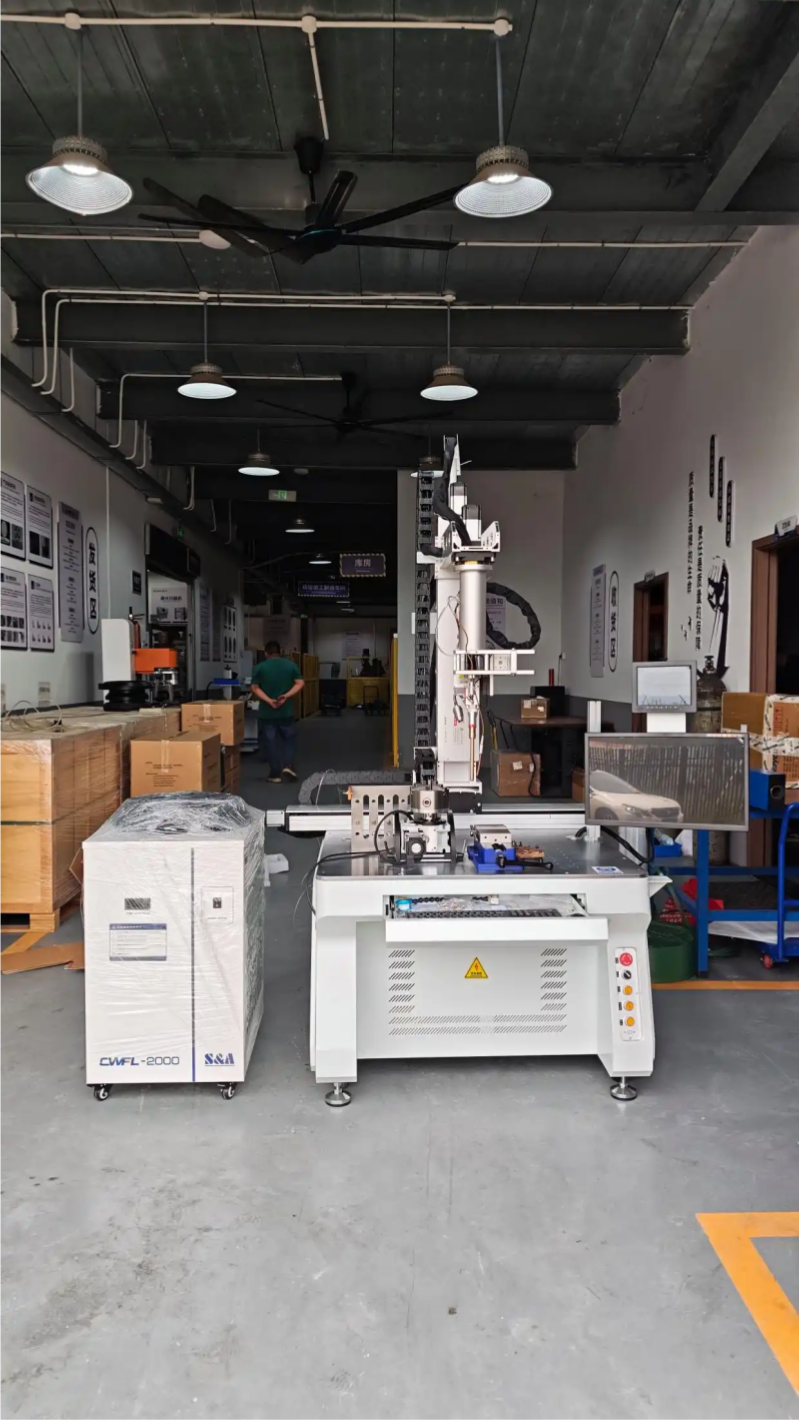

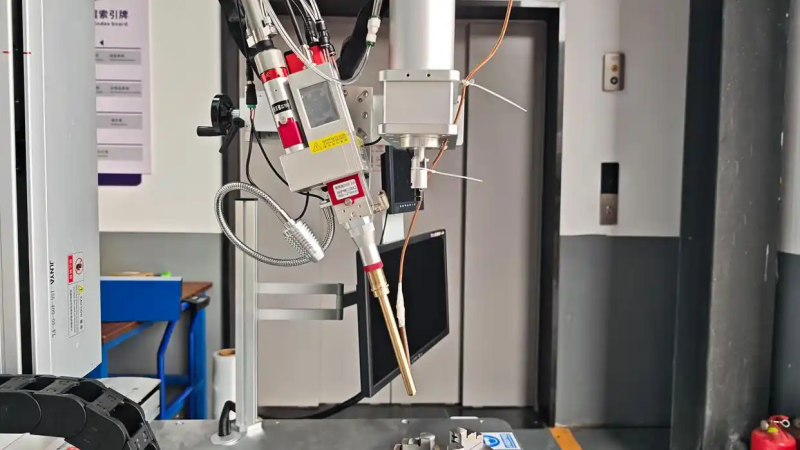

이 시스템의 핵심 장점은 5축 연결에 있습니다. X, Y, Z축의 선형 동작과 두 가지 추가 자유도(회전 및 기울기)를 결합함으로써 용접 토치는 방향을 동적으로 조정할 수 있습니다. 이를 통해 기존 용접 장비로는 접근할 수 없는 곡면, 모서리 및 내부 공동의 용접 지점에 도달할 수 있습니다. 모션 모듈은 정밀한 궤적 제어로 최대 ±0.005mm의 위치 정확도를 제공하여 정밀 부품 용접 중 위치 편차를 효과적으로 최소화합니다. 이동 범위는 고정되어 있지 않습니다. 고객의 공작물의 치수와 특정 툴링 구성을 기반으로 맞춤화할 수 있으며 소형 정밀 하드웨어부터 중형 구조 부품까지 모든 것을 수용할 수 있습니다.

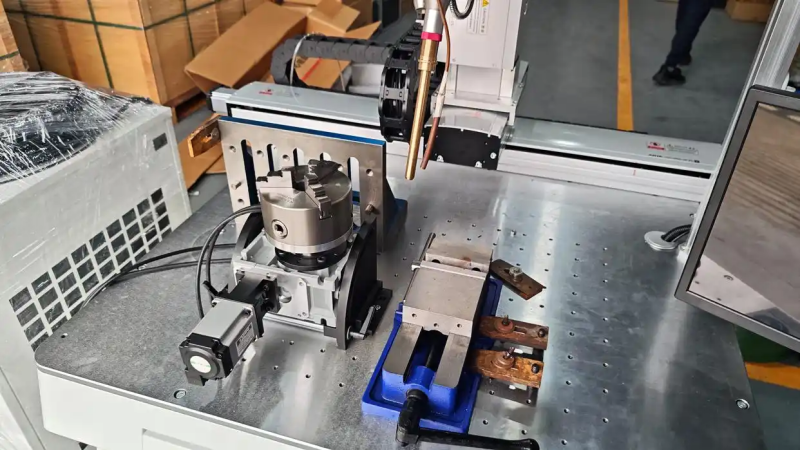

addressing the specific technical pain points

다양한 와이어 공급 용접 공정을 지원하기 위해 장비에는 확장성이 뛰어난 와이어 공급 시스템이 탑재되어 있습니다. 0.8mm ~ 2mm 범위의 와이어 직경을 수용하여 얇은 부품을 위한 섬세한 와이어 공급부터 두꺼운 플레이트를 위한 깊은 침투 강화까지 다양한 요구 사항을 충족합니다. 옵션에는 혼합 와이어 공급을 지원하는 단일, 이중 또는 삼중 와이어 공급 메커니즘이 포함됩니다. 와이어 공급 속도는 30mm/s~600mm/s 사이에서 조정 가능하므로 공정 최적화를 위한 충분한 유연성을 제공합니다. 차폐를 위해 시스템은 독립적으로 또는 조합하여 사용할 수 있는 동축 및 측면 가스 전달 모드를 모두 제공합니다. 아르곤이나 질소와 같은 보호 가스를 활용함으로써 시스템은 용접 산화 및 다공성과 같은 결함을 최소화하여 매끄럽고 균일한 용접 비드를 보장합니다. 통합된 수냉식 모듈은 장시간 작동 중에도 안정적인 레이저 출력을 보장하여 연속 배치 생산에 이상적인 시스템을 만들고 열 변동으로 인한 품질 위험을 완화합니다.

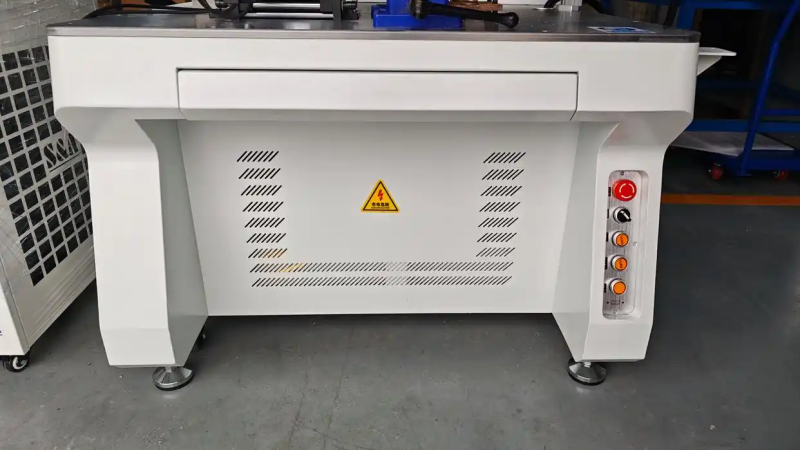

simultaneously catering to the diverse, customized requirements of overseas buyers

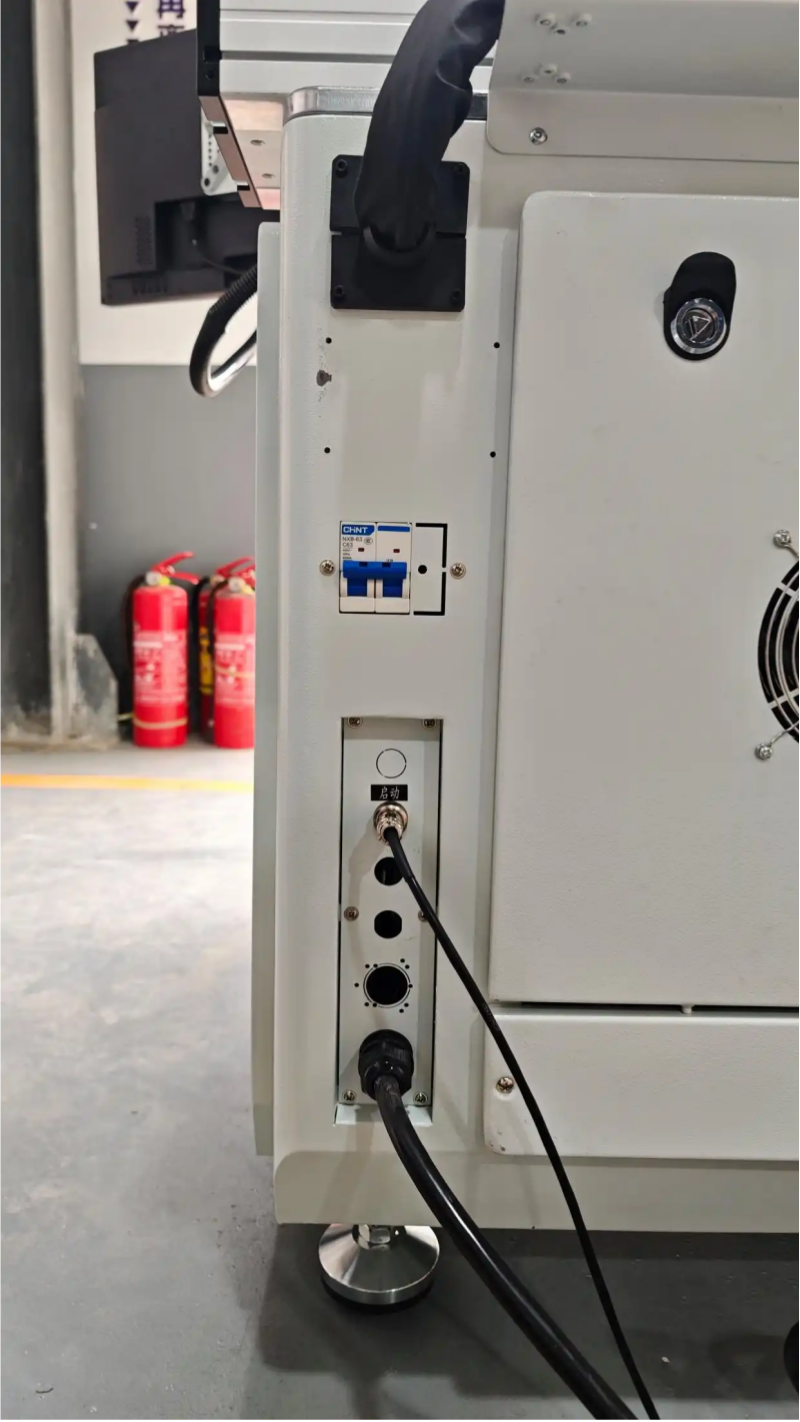

폭넓은 전기적, 환경적 호환성을 갖춘 이 장비는 국내외 생산 환경에 매우 적합합니다. 1500W 모델은 100~240V의 넓은 AC 입력 범위를 지원하는 반면, 2000W 및 3000W 버전은 360~440V 전원 공급 장치용으로 설계되었습니다. 시스템은 10~40°C의 온도 범위(보관 허용 범위가 훨씬 더 넓음) 내에서 안정적으로 작동하며 10%~80%(비응축)의 습도 수준이 필요합니다. 이는 남부 지역의 습한 작업장부터 온도 변화가 심한 해외 시설까지 다양한 환경에서 안정적인 성능을 보장합니다.

이 장비는 제조 산업 내 다양한 분야에 걸쳐 적용됩니다. 신에너지 분야의 배터리 하우징, 유체 라인 커넥터, 위생 도기 및 공구용 정밀 하드웨어, 건설 기계용 복잡한 형태의 브래킷, 수출용 다양한 맞춤형 부품과 같은 부품의 경우 5축 연결 기술은 제조 공정을 간소화함으로써 상당한 이점을 제공합니다. 해외 주문을 처리하는 많은 공장에서는 청사진에서 복잡한 용접 접합 구조를 접하는 경우가 많으며, 해외 고객은 용접 강도와 시각적 외관 모두에 대해 엄격한 승인 기준을 적용합니다. 이 장비는 고정 장치 변경 빈도를 줄이고 여러 생산 단계 간의 처리 시간을 단축함으로써 도움이 됩니다.

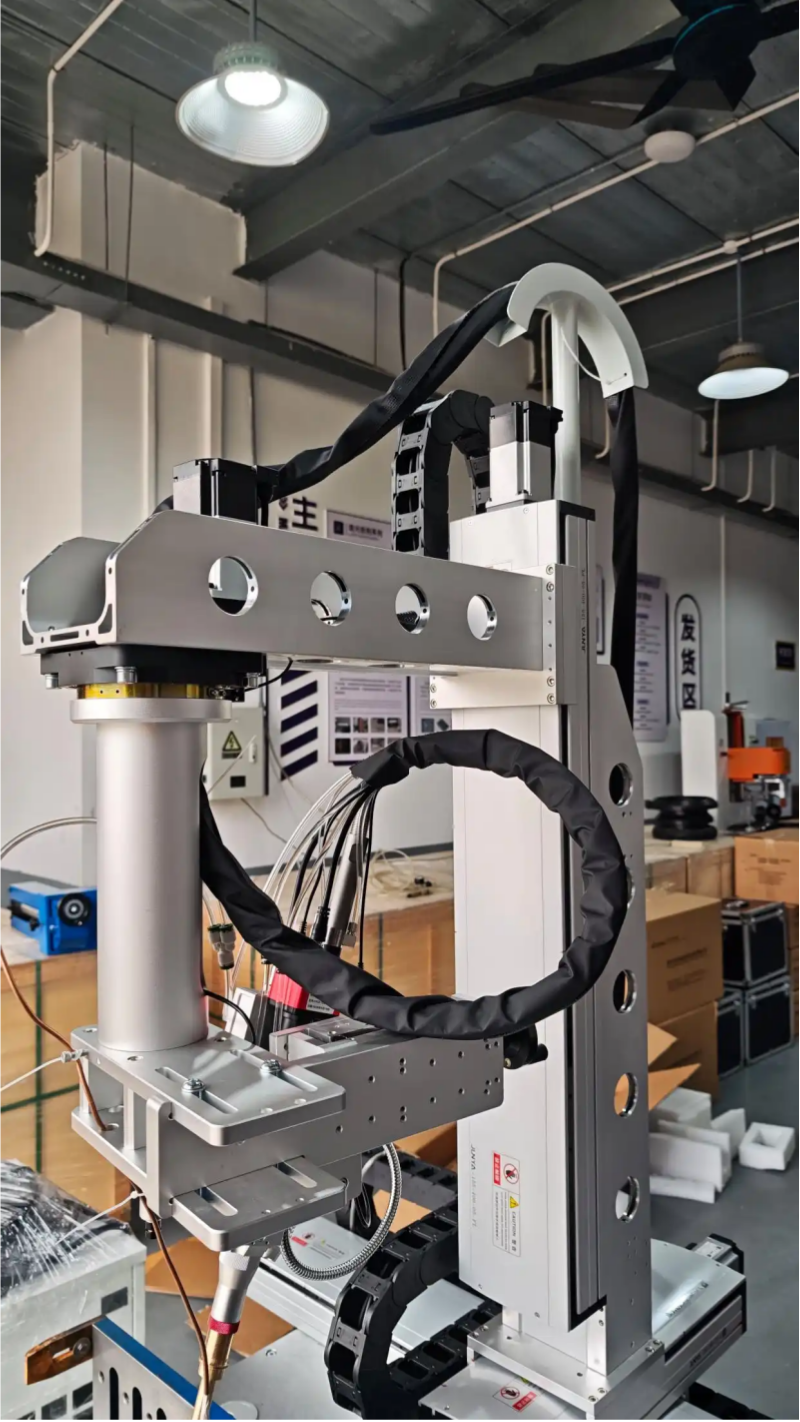

레이저 용접 기술은 2D 가공에서 3D 유연한 제조로 진화하고 있습니다. 점점 더 많은 제조업체들이 다양하고 복잡한 모양의 공작물을 처리할 수 있는 장비를 찾고 있습니다. Chuke Intelligent의 5축 레이저 용접 플랫폼은 불필요하고 눈에 띄는 기능을 피합니다. 대신 R&D는 모션 유연성, 프로세스 다양성, 다양한 지역 전원 공급 장치 표준과의 호환성 등 실용적이고 생산 지향적인 세부 사항에 중점을 둡니다.

broad electrical and environmental compatibility

이 맞춤형 용접 솔루션은 중국 남서부의 현지 부품 제조업체, 전국의 산업 및 무역 기업, 글로벌 조달 고객에게 새로운 옵션을 제공합니다. 앞으로 Chuke Intelligent는 레이저 용접, 마킹 및 청소를 포함하는 전체 산업 장비를 더욱 개선하는 동시에 특수 프로세스 응용 분야를 계속 탐색하여 전 세계 제조 파트너에게 특정 운영 요구 사항에 맞는 레이저 처리 솔루션을 제공할 계획입니다.
